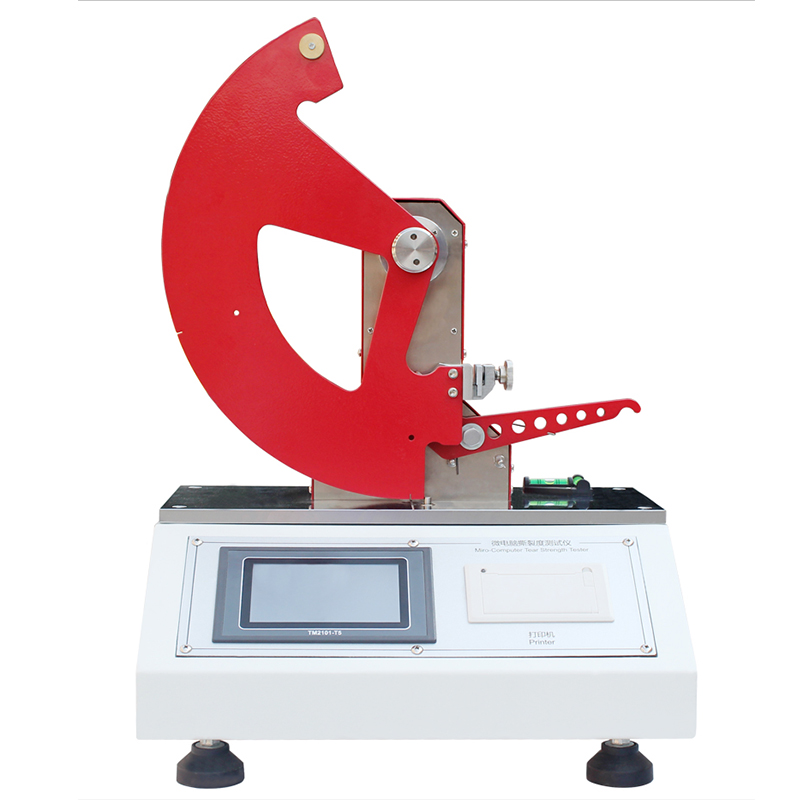

SLD-J紙張撕裂度測試儀

基礎應用范圍：   該紙張撕裂度儀是紙張撕裂強度測定的專用儀器。其主要技術指標和性能參數符合ISO1974《紙張—撕裂度的測定（愛利門道夫法）》和GB455.1《紙撕裂度的測定法》等標準的相關規定，是造紙、科研和產品質量監督檢驗等行業和部門理想的試驗儀器。

技術指標：

參 數 項 目 技 術 指 標

測量范圍  （10～1000）mN，其中標準擺和輕擺是標準配置，最輕擺根據用戶要求特殊定制

標準擺 （10～1000）mN，分度值10mN

輕擺 (10～500)mN,分度值5mN

較輕擺 (10～200)mN,分度值2mN

示值準確度 示值誤差 上限值的20%～80%范圍內±1%，范圍外±0.5%FS

示值重復性誤差 上限值的20%～80%范圍內≤1%，范圍外≤0.5%FS

撕裂力臂 (104±1)mm

撕裂初始角 27.5゜±0.5゜

撕裂距離 (43±0.5)mm

夾紙面尺寸 (25×15）mm

夾紙器間距離 (2.8±0.3)mm

撕裂度儀的構造

撕裂度儀主要由擺系，夾紙機構、切紙機構和指示裝置組成。

1  擺系：由扇形擺和主軸系統組成，通過擺體在撕裂過程中的勢能—動能轉化，提供撕裂試樣所需的動力。

2  夾紙機構：由分別安裝在座體和擺體上的兩組鉗口組成，用于在規定條件下牢固夾持試樣。

3 切紙機構：由刀架、刀片等組成，用于在試樣上按規定尺寸預切口。

 指示裝置：由指針系統和力度盤組成。

國家標準：GB/T455.1，GB/T2679.5
