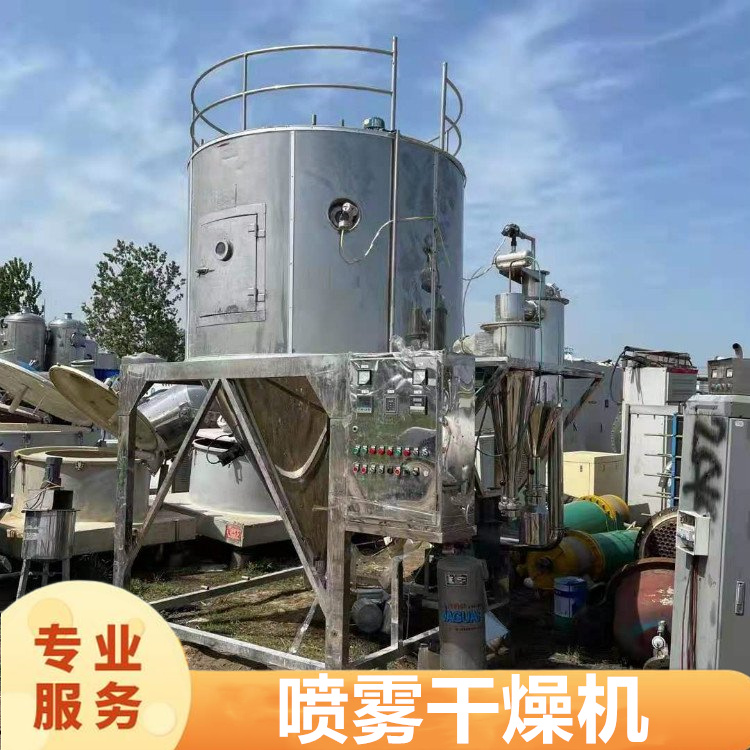

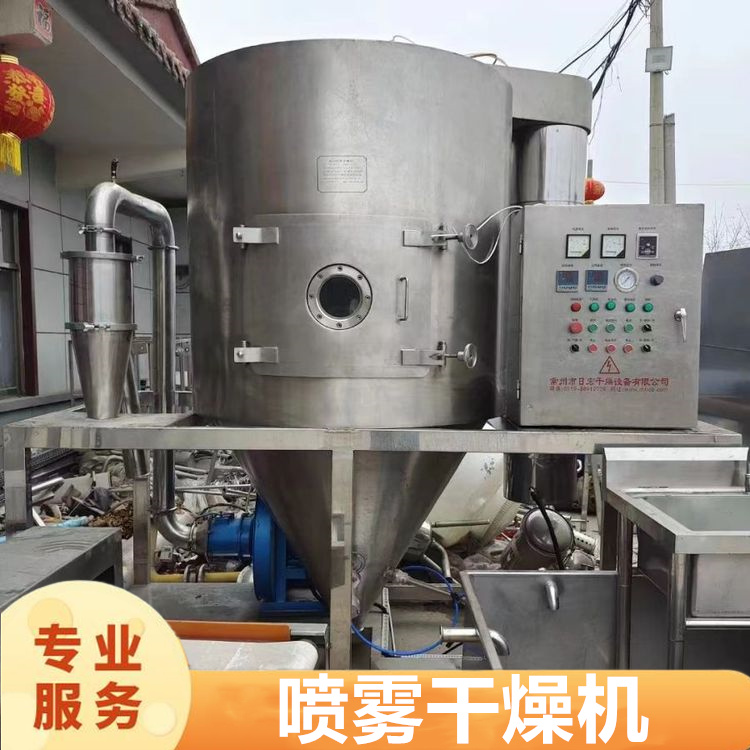

噴霧干燥機是一款將液體原料快速轉化為粉末狀成品的連續式干燥設備，其核心優勢在于“瞬時干燥”與“一步成型”，而這一優勢的實現，依賴于各結構部件的精準配合。一套完整的噴霧干燥機，主要由進料系統、霧化系統、干燥塔系統、熱風系統、氣固分離系統、控制系統及輔助系統七大核心部分組成，各部分各司其職又緊密聯動，共同完成干燥作業。下面將逐一解析各核心結構的組成與功能，幫你快速掌握噴霧干燥機的結構邏輯。

一、進料系統：物料輸送的“精準管道”。進料系統的核心作用是將待干燥的液體原料（溶液、懸浮液、乳濁液等）穩定、均勻地輸送至霧化系統，確保進料量與霧化、干燥節奏匹配。其主要由儲料罐、進料泵、過濾器、流量調節閥及進料管道組成。儲料罐用于暫存原料，部分帶有攪拌功能，可防止物料沉淀分層（尤其適配懸浮液類物料）；進料泵是核心動力部件，常用計量泵或螺桿泵，能精準控制進料流量，避免流量波動影響霧化效果；過濾器用于攔截原料中的雜質，防止堵塞霧化器；流量調節閥則可根據干燥需求靈活調節進料速度，搭配控制系統實現自動化進料。

二、霧化系統：液體變霧滴的“核心樞紐”。霧化系統是噴霧干燥機的“心臟”，直接決定霧滴的大小、均勻度，進而影響成品粉末的品質。目前主流的霧化方式有三種，對應不同的霧化結構：一是離心式霧化器，核心部件為高速旋轉的霧化盤，物料進入霧化盤后，在離心力作用下被甩成微小霧滴，適用于高粘度、大流量的物料，霧滴均勻度高；二是壓力式霧化器，由高壓泵和霧化噴嘴組成，物料在高壓作用下通過噴嘴的細小孔道噴出，形成霧滴，適合中低粘度物料，結構簡單易維護；三是氣流式霧化器，依靠高速氣流（通常為壓縮空氣）的沖擊力將物料吹散成霧滴，適合低粘度、熱敏性的物料，可實現低溫霧化，但能耗相對較高。無論哪種霧化器，其材質都需根據物料特性選擇，如腐蝕性物料需選用鈦合金或聚四氟乙烯材質。

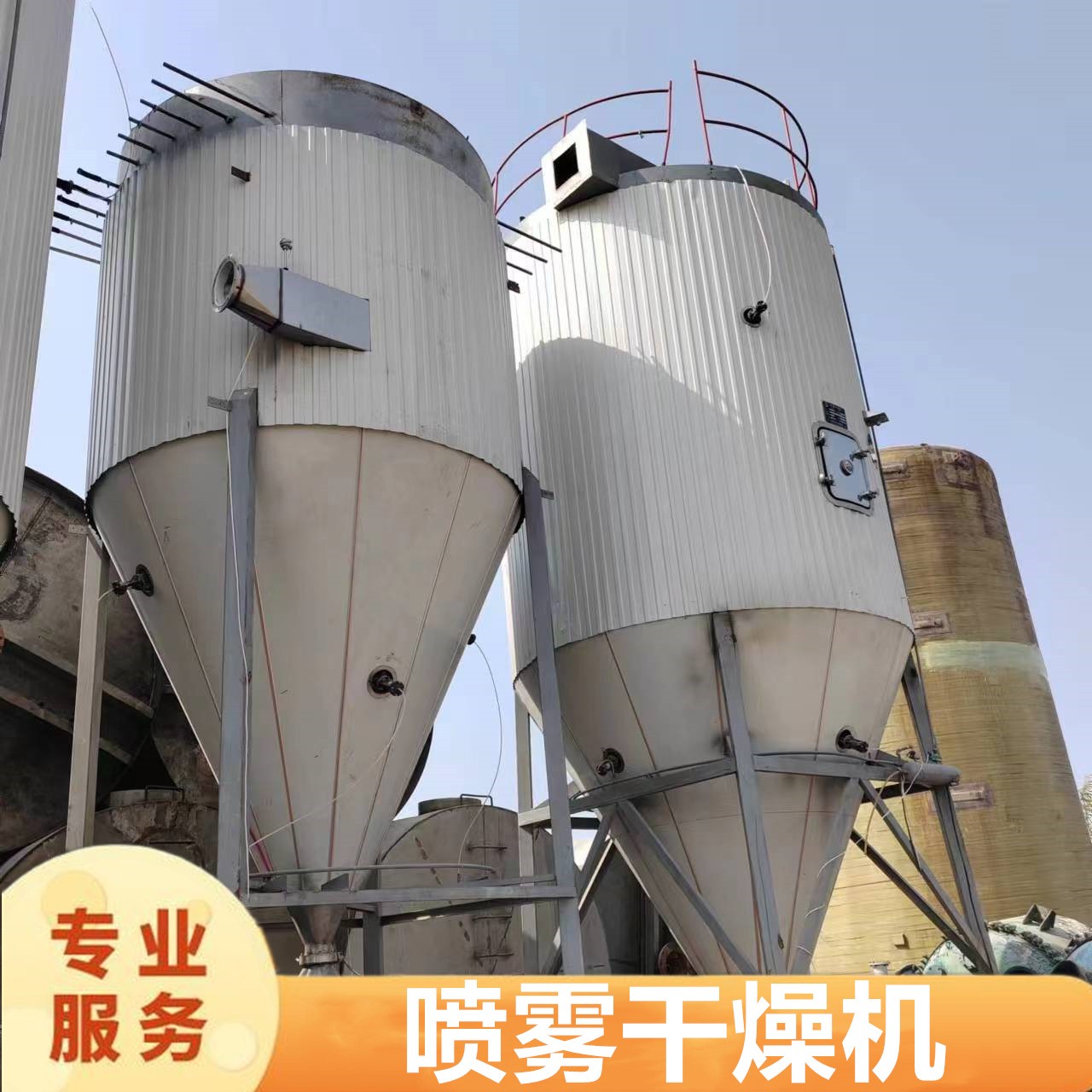

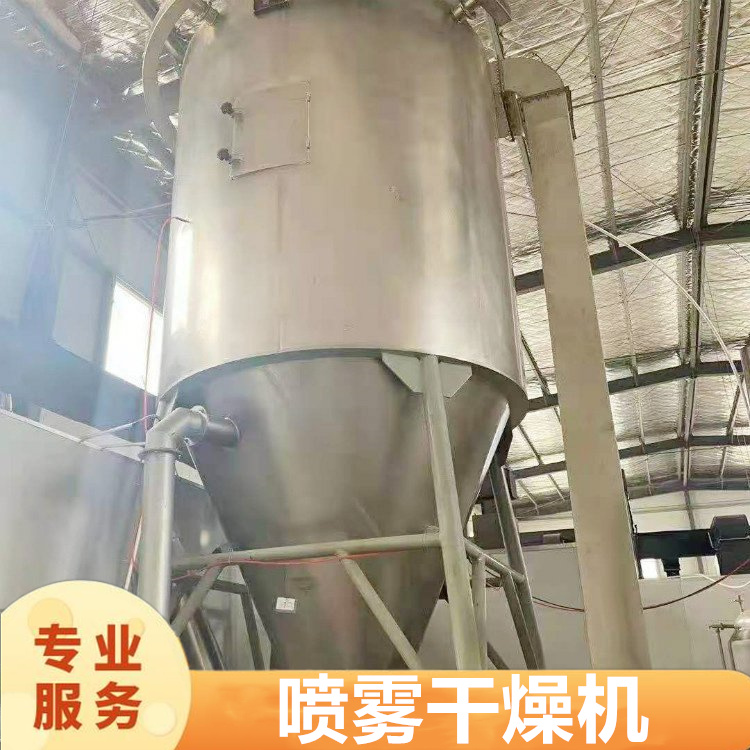

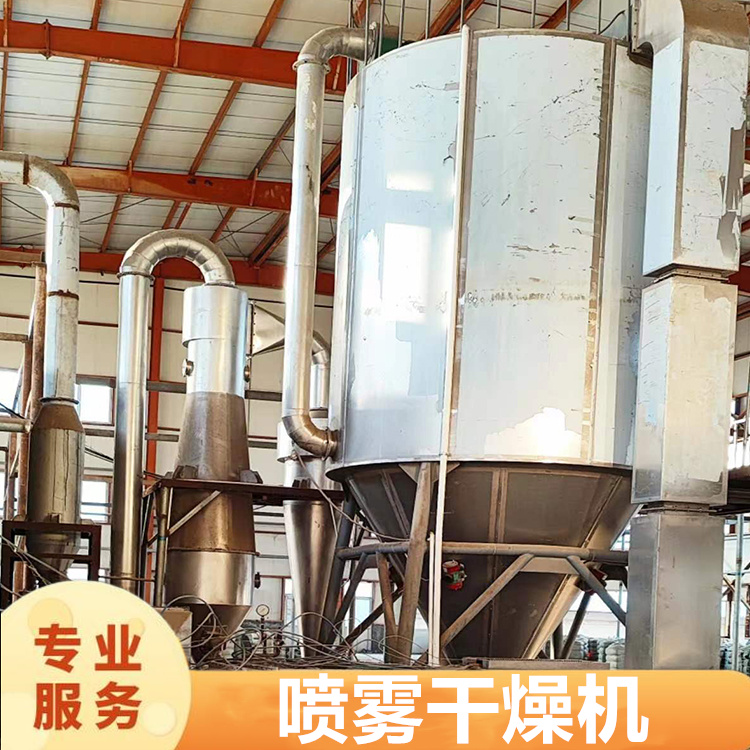

三、干燥塔系統：霧滴干燥的“核心戰場”。干燥塔是霧滴與熱風接觸并完成水分蒸發的關鍵場所，其結構設計直接影響干燥效率與成品質量。主流干燥塔多為圓柱形+錐形的“上圓下錐”結構，塔體材質根據需求選用普通碳鋼（外防腐處理）或不銹鋼。塔體頂部設有霧化器安裝口和熱風進口，熱風進口通常帶有導流裝置，能讓熱風均勻分布在塔內，避免局部溫度過高或氣流紊亂；塔體中部為干燥區，空間充足，可保證霧滴與熱風有足夠的接觸時間，實現水分充分蒸發；塔體底部為錐形卸料口，便于干燥后的粉末成品匯集排出，部分塔體底部還會配備振動裝置，防止粉末粘附在錐壁上造成積料。此外，大型干燥塔還會在塔壁設置觀察窗和檢修口，方便日常觀察與維護。

四、熱風系統：提供干燥動力的“熱源中心”。熱風系統的作用是產生穩定、潔凈的高溫?zé)犸L(fēng)，為霧滴蒸發水分提供熱量，其核心由熱源裝置、熱風風機、熱風管道及空氣過濾器組成。熱源裝置可根據用戶需求選擇，常見的有電加熱器、燃?xì)馊紵?、蒸汽換熱器、熱風爐等，其中電加熱器和燃?xì)馊紵魃郎乜?、控溫精?zhǔn)，適合中小型設備；蒸汽換熱器適合已有蒸汽源的工廠，能耗更經濟；熱風爐則適用于大型設備或高溫需求場景。熱風風機分為送風機和引風機，送風機將冷空氣送入熱源裝置加熱，加熱后的熱風通過管道送入干燥塔，引風機則負責將塔內的濕熱尾氣抽出，形成塔內氣流循環；空氣過濾器用于過濾進入系統的冷空氣，避免空氣中的粉塵污染物料，尤其適合食品、制藥等對衛生要求高的行業。

五、氣固分離系統：成品回收與尾氣凈化的“關鍵環節”。干燥完成后，粉末成品會隨尾氣一起從干燥塔頂部排出，氣固分離系統的作用就是將粉末成品從尾氣中分離回收，同時凈化尾氣，避免粉塵污染環境。其核心由旋風分離器、布袋除塵器（或脈沖除塵器）、引風機及尾氣排放管道組成。旋風分離器是一級分離設備，利用離心力將大部分大顆粒粉末從氣流中分離出來，分離后的粉末通過底部卸料閥排出，進入成品倉；布袋除塵器是二級分離設備，用于捕捉旋風分離器未分離的細小粉末，其內部裝有過濾布袋，氣流穿過布袋時，細小粉末被攔截在布袋表面，定期通過脈沖反吹裝置將粉末抖落回收，分離效率可達99%以上；經過兩級分離后的潔凈尾氣，通過引風機送入尾氣排放管道排出，部分環保要求高的場景，還會在排放前增加尾氣處理裝置（如活性炭吸附器），進一步凈化尾氣。

六、控制系統：設備運行的“智能大腦”?，F(xiàn)代噴霧干燥機均配備自動化控制系統，實現對整個干燥過程的精準把控，降低人工干預。其核心由PLC控制器、觸摸屏操作界面、各類傳感器（溫度傳感器、壓力傳感器、流量傳感器等）及執行機構組成。操作人員可通過觸摸屏設置進料量、熱風溫度、霧化器轉速（或霧化壓力）、排風量等關鍵參數，傳感器實時采集干燥塔內溫度、壓力、物料流量等數據，并反饋給PLC控制器；PLC控制器根據預設參數與實際采集數據的偏差，自動調節執行機構（如進料泵轉速、熱源功率、風機轉速等），確保設備穩定運行。此外，控制系統還具備故障報警功能，如出現溫度異常、壓力超標、進料中斷等問題，會立即發出報警信號并停機，保障設備與操作人員安全。

七、輔助系統：保障設備穩定運行的“配套支撐”。輔助系統雖非核心功能部件，但能大幅提升設備的實用性與安全性，主要包括成品輸送系統、清洗系統、保溫系統及安全防護系統。成品輸送系統由螺旋輸送機或氣力輸送裝置組成，將分離后的成品從卸料口輸送至成品倉，實現自動化出料；清洗系統（尤其適合食品、制藥行業）分為人工清洗口和在線清洗（CIP）系統，可快速清洗塔內、霧化器、管道等接觸物料的部件，避免物料殘留污染下一批次產品；保溫系統用于干燥塔和熱風管道的外層保溫，減少熱量流失，降低能耗，同時防止塔壁因溫度過低導致粉末粘附；安全防護系統包括塔體防爆門、壓力安全閥、緊急停機按鈕等，應對設備運行中的突發狀況，保障生產安全。

綜上，噴霧干燥機的各結構部件相互配合、缺一不可：進料系統保障物料穩定供給，霧化系統將液體轉化為霧滴，干燥塔提供干燥空間，熱風系統提供熱量，氣固分離系統實現成品回收與尾氣凈化，控制系統保障精準運行，輔助系統提升設備實用性與安全性。了解各結構的功能與作用，不僅能幫助用戶更好地操作設備，還能為設備選型、日常維護及故障排查提供重要依據。
