日本三豐輪廓形狀測量?jī)x測針12AAM108

產品說明：

實現『簡便 · 準確 · 快速』測量的輪廓形狀測量?jī)x

● 與測量操作相關的配置集中設置在主機面，大幅縮短了操作流程。

● 對 X 軸位置定位時，可在全測量范圍內通過電動飛梭輪粗微調整，輕松進行。

● 裝配了新開發的可以簡便快速垂直移動的臺架 ( 僅 CV-2100M4 裝配 ) ， Z 軸方向的測量高度可以輕松快速的接近或退避。

● Z1 軸 ( 檢出器 ) 裝配高精度圓弧標尺，通過直讀取測針的圓弧軌道，減少檢測機構導致的誤差，確保高精度和高分辨力?？梢韵衲M方式那樣切換測量倍率，也可以在整個測量范圍內進行測量，而不需要對每個倍率進行校正。

日本三豐輪廓形狀測量?jī)x測針12AAM108

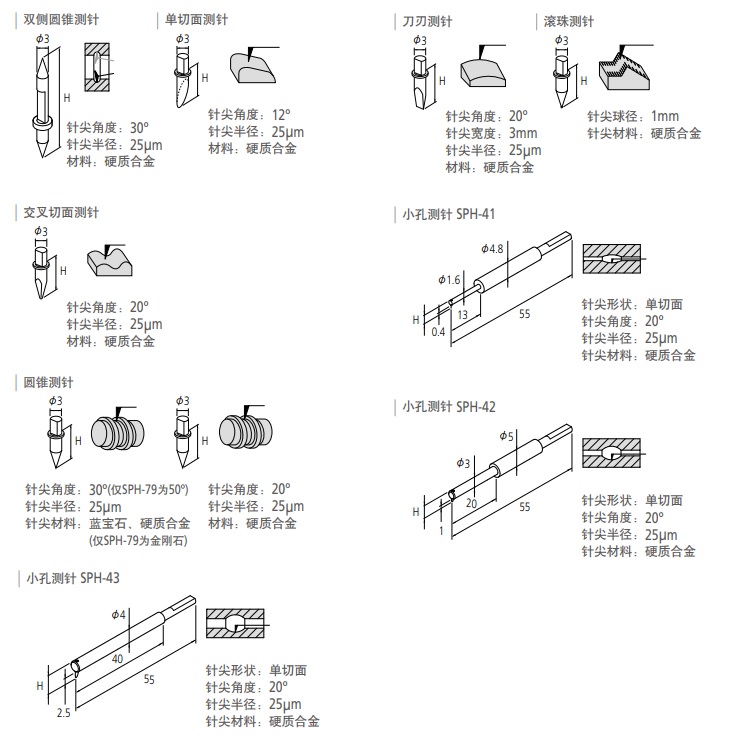

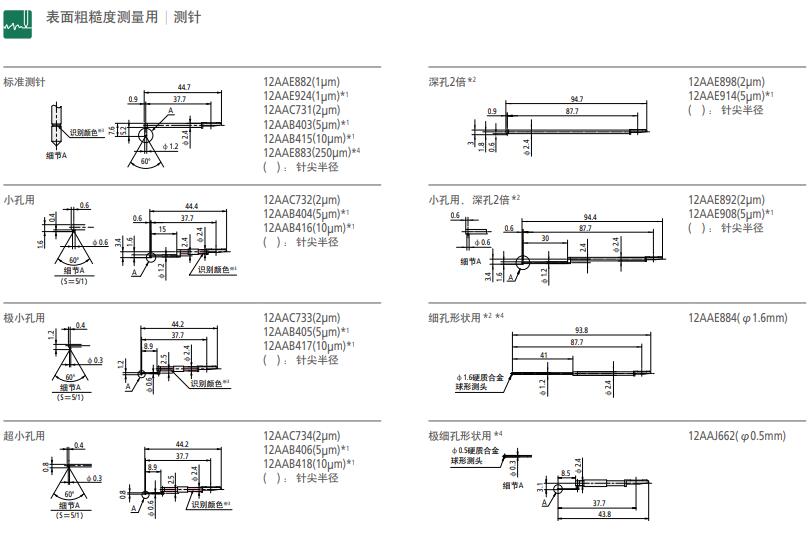

選件：

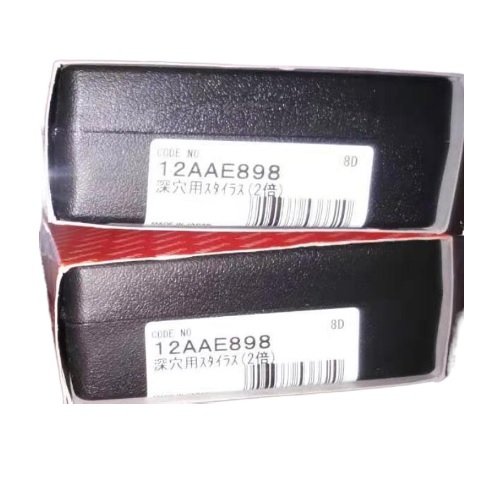

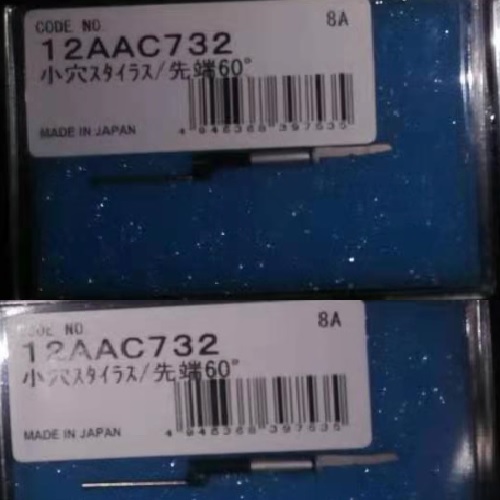

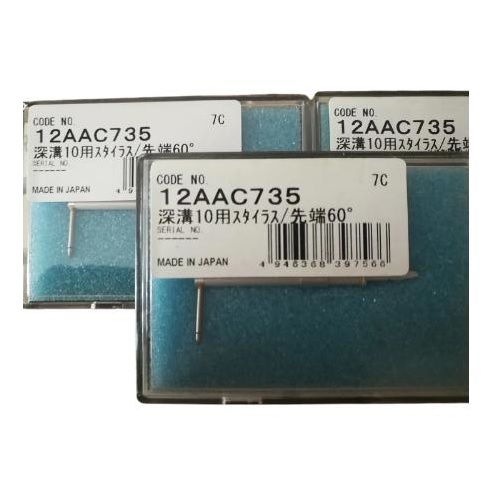

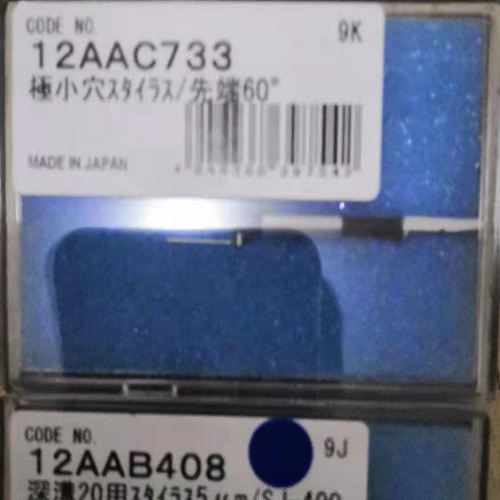

產品圖片：

用途

輪廓測量?jī)x可測量各種精密機械零件的素線輪廓形狀參數，角度處理（坐標角度，與Y坐標的夾角，兩直線夾角）、圓處理（圓弧半徑，圓心到圓心距離，圓心到直線的距離，交點到圓心的距離，直線到切點的距離）、點線處理（兩直線交點，交點到直線距離，交點與交點距離，交點到圓心的距離）、直線度、凸度、對數曲線、槽深、槽寬、溝曲率半徑、溝邊距、溝心距、輪廓度、水平距離等形狀參數。

工作原理

輪廓測量?jī)x是一種兩坐標測量?jī)x器，儀器傳感器相對被測工件表而作勻速滑行，傳感器的觸針感受到被測表而的幾何變化，在X和Z方向分別采樣，并轉換成電信號，該電信號經放大和處理，再轉換成數字信號儲存在計算機系統的存儲器中，計算機對原始表而輪廓進行數字濾波，分離掉表而粗糙度成分后再進行計算，測量結果為計算出的符介某種曲線的實際值及其離基準點的坐標，或放大的實際輪廓曲線，測量結果通過顯示器輸出，也可由打印機輸出。

原創作者：蘇州崇睿儀器儀表有限公司
