產品介紹：

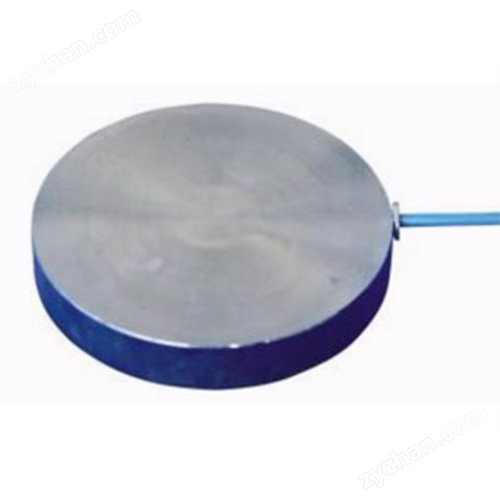

振弦式土壓力計適于長期自動化監測。主要部件均用特殊鋼材制造，可在惡劣環境使用。其性能優異，具有良好的精度和靈敏度、的防水性能、耐腐蝕性和長期穩定性等。在完善電纜保護措施后，可直接埋設在對儀器要求較高的碾壓土中。單只土壓力計一般只能測量與其表面垂直的正壓力，3 ~ 4只土壓力計成組埋設，相互間成一定角度，即可根據應力狀態理論求得觀測點上的大、小主應力和剪應力。該產品廣泛應用于隧道、基坑、樁基、土石壩、土提、邊坡、路基、擋土墻等結構中土體應力的監測。
工作原理：
振弦式土壓力計主要由承壓膜、密封蓋、感應線圈、高強度鋼絲等組成，在承壓膜上有兩個夾線器，上面連接鋼弦。使用時，結構物上壓力的變化引起承壓膜變形，這個微小變形量可使鋼弦張力發生變化從而影響鋼弦的振蕩頻率，通過測量振蕩頻率的變化可換算得到膜片上壓力的變化。振動頻率的平方正比于結構物上的壓力。儀器是由激振電路驅動傳感器線圈，當激勵信號的頻率和鋼弦的固有頻率相接近時，鋼弦迅速達到共振狀態。當激振信號撤去后，鋼弦仍以其固有頻率振動一段時間。用采集儀表監測電路對振動產生的感應信號進行濾波、放大、整形后采集，通過測量感應信號脈沖周期，即可測得弦的振動頻率。
應用領域：
? 樁基中樁體底部土體應力監測
? 基坑支護連續墻與土體之間接觸應力監測
? 隧道中巖體與初襯的接觸壓力監測
? 邊坡?lián)跬翂屯馏w的接觸應力監測
? 路基中的土體應力監測
? 其它土木工程結構安全監測
產品相關參數：
型號 | SCI-TYL-XX（XX代表量程） |
標準量程 | 0.2、0.4、0.6、0.8、1.0、2.0、4.0Mpa（可定制） |
分辨率 | 0.05%FS |
精度 | 0.5%FS |
工作溫度范圍 | -20℃~80℃ |
信號類型 | 振弦信號 |
是否有溫度補償 | 有 |
尺寸 | 承壓直徑150mm |
儀器構造圖如下：
安裝方法如下：
1、埋設前應先將把土壓力盒置于與所測環境溫度一致的環境中半個小時以上，再用頻率測定儀測定其初始頻率，該數值應等于或接近該土壓力計出廠標定表中的零點頻率，記錄該數值將其作為以后代入計算公式的數據。
2、土壓力計光滑一面為工作面，安裝時該面必須朝向土體并與擬測壓力方向垂直。
3、在基礎施工中，一般在基礎下先澆注找平墊層，土壓計應埋入墊層下，使土壓計的工作面直接與土接觸。
4、埋設時，應把埋設處的地基夯實找平，土壓力計工作面外的土介質要爭取與擾動前的土體密度盡量一致。土壓力計附近的土宜緊不宣松。
5、為消除介質不均勻引起的局部應力差別，要求土壓力計工作面的直徑大于土介質顆粒直徑的五十倍，可以在土壓力計下面鋪設經過分選的細砂。
6、從埋設點引出的電纜線應蛇行布置，以免不均勻沉降和變形拉斷導線。
7、作邊界土壓力計測量時，土壓計工作面要與構筑物底砸齊平，不要凸出與凹進。凸出了會使得測值增大，凹進了會使得測值減小。
