二、結構及性能

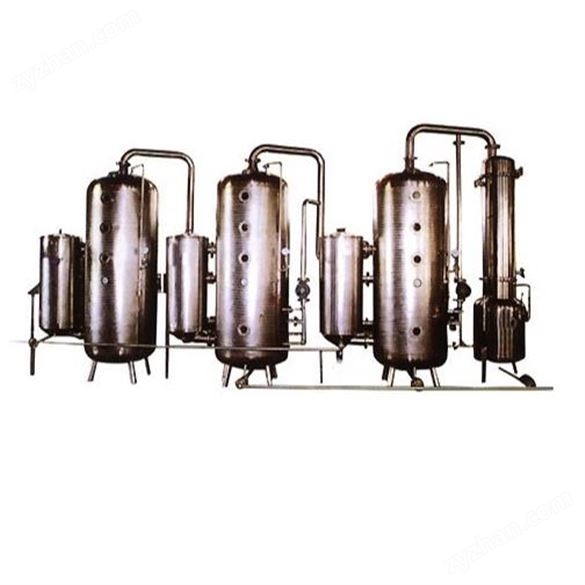

　　本設備由一效加熱室、蒸發室、二效加熱室、蒸發室、三效加熱室、蒸發室、受水器、冷卻器等構成,整套設備采用優質不銹鋼材料。

　　加熱室:加熱室內部為列管式、雙層保溫,上下通過噴口彎頭連蒸發室,上部孔蓋供清洗列管時用,一效加熱室裝有蒸汽壓力表、安全閥、以確保生產安全。

　　蒸發室:一、二、三效蒸發室雙層結構,隔熱保溫,正面設有視鏡,供操作者觀察料液的蒸發情形,頂端入孔便于更換品種時清洗室內,并設有真空表、溫度表,方便觀察室內真空度和料液溫度。

　　受水器:受水器位于蒸發室下部,由加熱室排入的剩余蒸汽和冷凝水經汽水分離器分離,蒸汽由上部管道進入三效加熱室或抽入冷卻器冷卻,冷凝水經管流入下層定期排出。

　　冷卻器:冷卻器為雙聯列管式,下部受水器用于接受冷凝水,定期排出

三、工作原理

　　一次蒸汽（鍋爐蒸汽）進入一效加熱室,將料液加熱,同時在真空的作用下,從噴管噴入一效蒸發室,料液從彎道回到加熱室,再次受熱又噴入蒸發室形成循環；料液噴入蒸發室時成霧狀,水份迅速破蒸發。蒸發出來的第二次蒸汽進入二效加熱室給二效料液加熱。同時,形成第三個循環。三效蒸發室蒸發出來的蒸汽（第三次）進入冷卻器,用自來水冷卻成冷凝水,流入受水器到視鏡1/2處排掉。料液里的水不斷被蒸發掉,濃度得到提高,直到所需的比重,由出膏口出膏,冷卻水冷卻器交換,水溫升到30℃-40℃送入廠用總水管,給全廠用或送入冷卻塔循環使用。
